Stellage

Stellage fürn Keller 1000x690x2400

Partlist für 2,4m hoch, 1m*60cm breit

Stück			Stückpreis	Sum
4	44mm * 44mm * 2400mm	Steher	4€	16
6	44mm * 22mm * 3000mm	Streben	4€	24	von einer 3m Leiste immer 3* 69cm lange stücke abschneiden, 2 werden zu den verstrebungen 12 * 69cm 2* 80cm (Verstrebung Vorne / Hinten) 1* 145cm (Verstrebung Seite) optional noch neben den Fächern (1000-88) * 12
3	2m * 60cm	Fächer	23€	69	Holzplatte in der Mitte gleich im Bauhaus durchschneiden lassen
	40*4	Spanplattenschrauben			für Fächer anschrauben bzw Streben vorne/hinten
	50*4	Spanplattenschrauben	13€	7	alles andere
750ml		Klarlack oder Holzöl	15€	15	machts viel mühsamer + patzerei ordentlich draufpatzen und dann verschmieren

Fürs zamschrauben umbedingt Akkuschrauber und einen Bohrer verwenden sonst muss man dauernd Bit/Bohrer wechseln

mit 2,5mm Bohrer vorbohren

Unterkanten der Leisten (nicht der Fächer)

40, 80, 120, 150, 180, 210

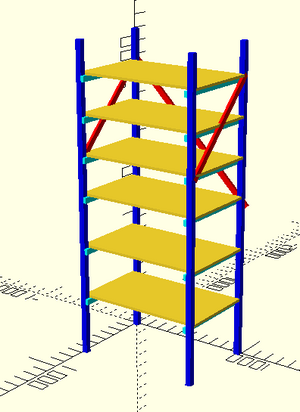

OpenSCAD 3D Model

www.openscad.org

// Steher:
 color([0,0,1]) {
     cube(size= [44, 44, 2400]);

     translate([600+44,0,0]) {
         cube(size= [44, 44, 2400]);
    }

     translate([0,1000-44,0]) {
         cube(size= [44, 44, 2400]);
     }
     translate([600+44,1000-44,0]) {
         cube(size= [44, 44, 2400]);
    }
}
 // verstrebung vorne: ( muss dann halt ausgeschnitten werden)
 color("red")
 translate([0,0,2100+44])
 rotate(a=[0,45,0])
    cube(size= [900, 22, 44]);
// hinten
 color("red")
 translate([0,1000-22,2100+44])
 rotate(a=[0,45,0])
    cube(size= [900, 22, 44]);
// seite
 color("red")
 translate([-22,0,2100+44])
 rotate(a=[-45,0,0])
    cube(size= [22, 1400, 44]);

// ebenen:
for (h = [400,800,1200,1500,1800,2100]) {
    translate([0,0,h]) {
        color([0,1,1]) {
            translate([0,44,0]) {

                    cube(size= [690, 22, 44]);

            }
            translate([0,1000-44-22,0]) {
                cube(size= [690, 22, 44]);
            }
        }
        // Platte
        translate([44,0,44]) {
            cube(size= [600, 1000, 20]);
        }
     }
 }

Chris - Stellage
