Automatische Umschaltung Schlusslicht/Scheinwerfer
Warum?
weils mühsam ist mit der Hand einen Schalter umzulegen und es einfacher geht.
Die Elektronik
 |
 |
 |

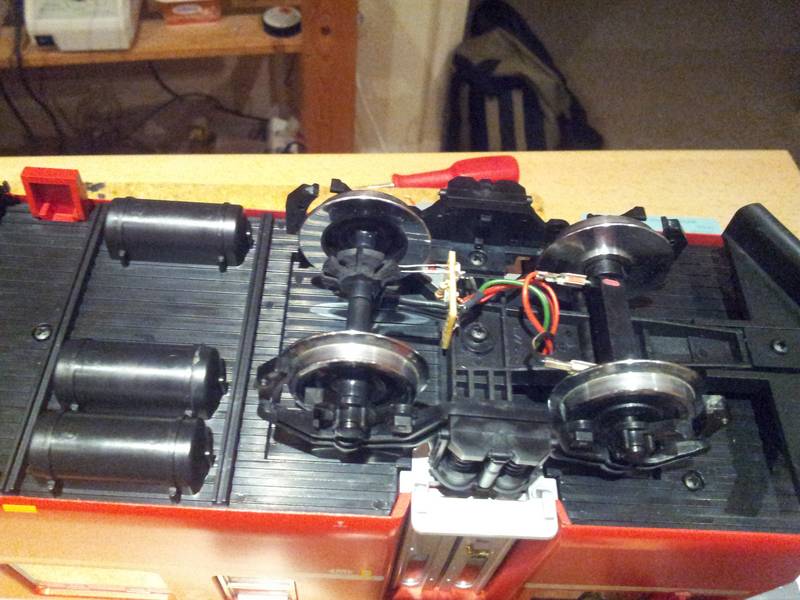

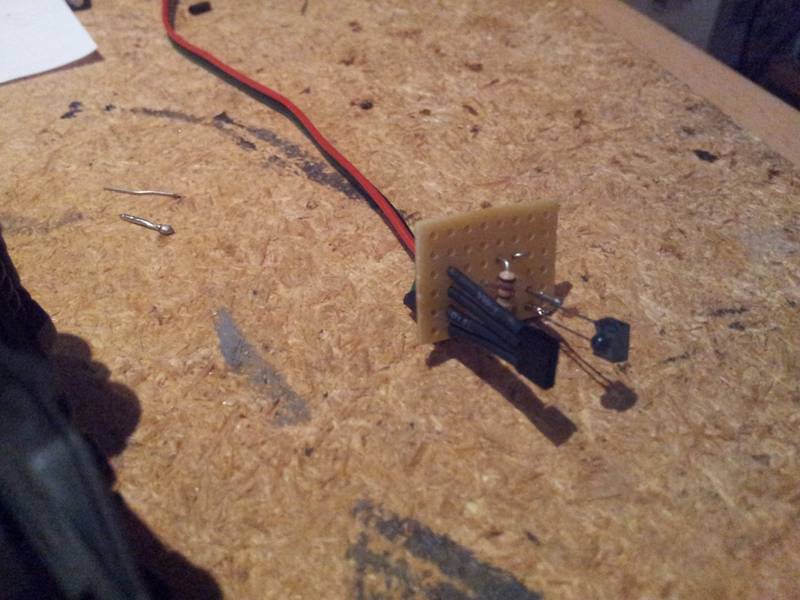

auf einer Achse wurde ein Mausrad ähnlicher Fächer und eine Lichtschranke montiert. Der Empfänger IC hat einen fix fertigen Richtungs-Ausgang welcher über 2 Transistoren mit den LEDs der Scheinwerfer bzw der Rücklichter verbunden sind.

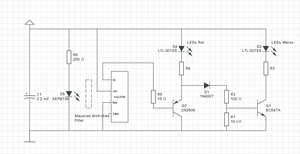

https://www.circuitlab.com/circuit/bt58sb/richtungsdetektor/
Beschreibung:
Dir Ausgang geht auf 0, steuert den PNP Transistor, rote LEDs leuchten, NPN Transistor sperrt.
Dir Ausgang geht auf 1, PNP Transistor sperrt, Basis vom NPN Transistor ist auf +, Transistor leitet, weisse LEDs leuchten.
Der Lichtschranken IC (HLC2705) hat ein Flip Flop eingebaut, merkt sich daher die letzte Richtung.
das Ergebnis
2026 HLC2705 gibts nicht mehr
Blöderweise ist der IC nicht mehr zu kaufen.
Alternative: OPL583 (dual channel encode detector) + MC14013 (flipflop) oder esp32
Ausgang A an CLK
Ausgang B an data
